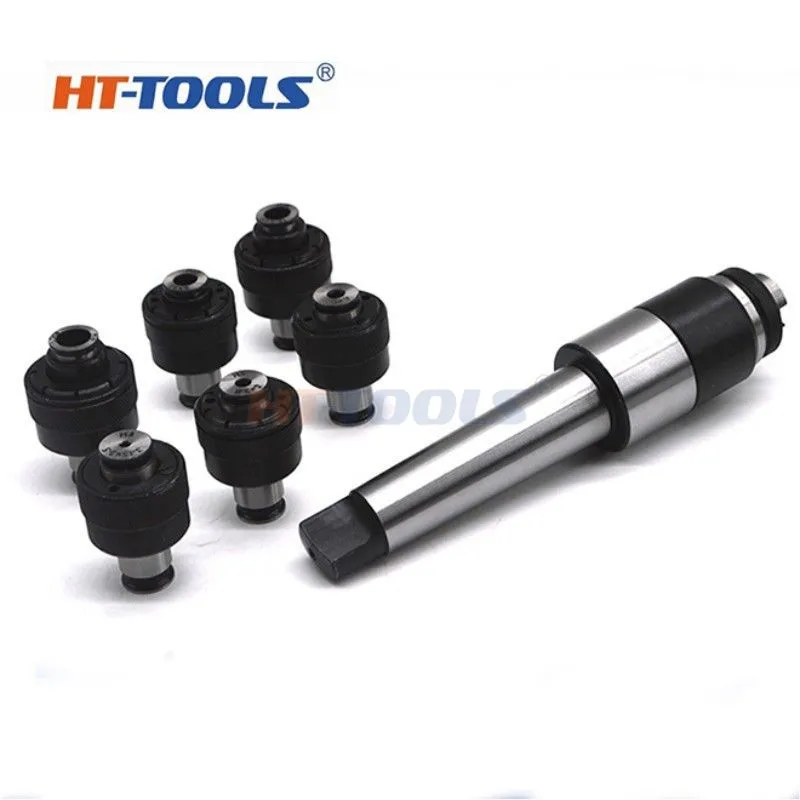

Este dispositivo consiste en un toque de chuck y toque coletas. El Chuck tiene un dispositivo de compensación para el subproceso PICH. Collet Chuck tiene un dispositivo de protección de torque de sobrecarga, que evitan la ruptura del grifo. Para obtener los pares de liberación de diteren para diferentes grifos de diámetro, simplemente ajuste las tuercas. Este dispositivo es más aplicable para tocar el trabajo en taladro, torno, máquina de perforación, frescura y centro de máquinas CNC, etc.
| Número de pedido | Caña | D | D1 | d | L1 | L | Rango de tapping | Torque nm | WT (kg) |
| J4112-MS2 | MS2 | 46 | 17.780 | 19 | 75 | 171.5 | M3-M12 | 25 | 1.08 |
| J4112-MS3 | MS3 | 23.825 | 94 | 191 | 1.28 | ||||
| J4112-MS4 | MS4 | 31.267 | 117.5 | 216 | 3.00 | ||||
| J4116-R8 | R8 | 31.750 | 101.6 | 193.6 | M3-M16 | 46.3 | 1.71 | ||
| J4116-MS2 | MS2 | 17.780 | 75 | 171.5 | 1.08 | ||||
| J4116-MS3 | MS3 | 23.825 | 94 | 191 | 1.61 | ||||
| J4116-MS4 | MS4 | 31.267 | 117.5 | 216 | 3.00 | ||||
| J4124-MS3 | MS3 | 30 | 23.825 | 30 | 94 | 227 | M12-M24 | 150 | 3.20 |
| J4124-MS4 | MS4 | 31.267 | 117.5 | 252 | 3.60 | ||||
| J4124-MS5 | MS5 | 44.399 | 149.5 | 284 | 4.50 | ||||
| 12 rango de tapping | M3 | M4 | M5 | M6 | M8 | M10 | M12 | ||
| 67 Tipo D1 x A (mm) | 4 x 3 | 4 x 3 | 5 x 3.8 | 6 x 5 | 6 x 5 | 8 x 6.3 | 9 x 7.1 | ||
| 83 Tipo D1 x A (mm) | 2.24 x 1.8 | 3.15 x 2.5 | 4 x 3.15 | 4.5 x 3.55 | 6.3 x 5 | 8 x 6.3 | 9 x 7.1 | ||
| 24 rango de tapping | M12 | M14 | M16 | M18 | M20 | M22 | M24 | ||
| 67 Tipo D1 x A (mm) | 9 x 7.1 | 10.5 x 8 | 12.5 x 10 | 14 x 11 | 16 x 12 | 18 x 14.5 | 20 x 16 | ||
| 83 Tipo D1 x A (mm) | 9 x 7.1 | 11.2 x 9 | 12.5 x 10 | 14 x 11.2 | 14 x 11.2 | 16 x 12.5 | 18 x 14 |
